LD型单梁起重机电器系统说明
发布时间：2018/04/13
LD型单梁起重机是使用比较广泛的起重设备，其电器系统也是非常关键的部件，我厂小编给大家介绍下单梁起重机电器系统。
1、LD型电动单梁起重机电器系统说明

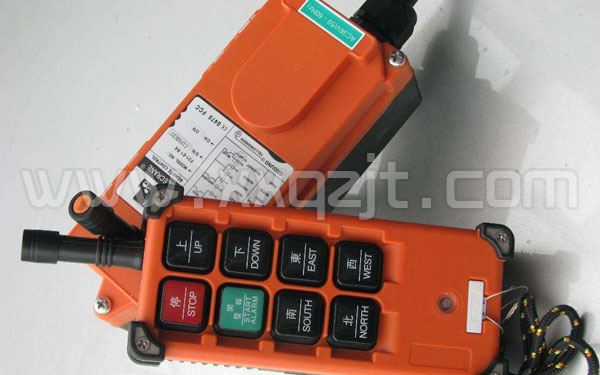

LD电动单梁起重机电器装置，由电器控制箱、葫芦控制箱、地面操作按钮盒、断火限位器、大车限位开关及联接导线等组成。操作按钮盒控制电压为36V，根据按钮开关手柄上所标注符号，正确按压按钮控制大车的前后运行、葫芦的左右运行和升降动作。
该线路中设有短路保护，互锁保护、失压保护、大车行程保护、紧急停车短电保护，上升极限、下降极限等保护措施。
2、CD型电动葫芦电器系统说明
CD型电动葫芦的电器装置，由电器控制箱、按钮开关、断火限位器及联接导线等组成。按钮开关的操作电压为36V。根据按钮开关上标注符号，正确按压按钮，通过控制箱中电器吸合与断开，控制电动葫芦左、右、上升和下降动作。
该线路中设有互锁、短路保护、上升极限、下降极限、紧急断电等保护措施。
3、MD型电动葫芦电器系统说明
MD型电动葫芦的电器装置，由电器控制箱按钮开关、断火限位器及联接导线等组成。按纽开关的操作电压为36V，根据按纽开关上标注符号，正确按压按纽，通过控制箱中电器吸合与断开，控制电动葫芦左、右、上升（快和慢）和下降（快和慢）动作。
该线路中设有互锁、短路保护、上升极限和下降极限，紧急断电等保护措施。
