单梁桥式起重机组成图解
发布时间：2019/01/08
在企业生产中，单梁桥式起重机因为价格便宜、安装简单、操作方便得到广泛的应用，但是很多人对单梁桥式起重机的了解还是比较有限，小编为大家介绍下单梁桥式起重机的结构组成。
单梁桥式起重机广泛用于车间、工厂、仓库、料场、工矿企业、钢铁化工、铁路交通、港口码头等不同场合吊运货物，禁止在易燃、易爆、腐蚀性介质环境中使用。

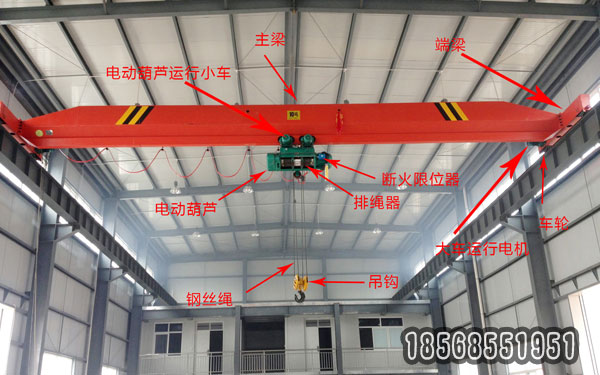

单梁桥式起重机由一个主梁、二个端梁、大车运行机构、钢丝绳电动葫芦、电气控制系统组成；桥架主机由一个主梁和二个端梁及大车运行机构由高强螺栓连接组成；大车运行机构由二个电机、二个减速机、四个行车轮（二个主动二个从动）安装在端梁二侧组成；钢丝绳电动葫芦由小车运行机构、起升机构、电气系统组成；小车运行机构由电机、减速机、小车轮、电气组成，安装在桥机主梁下面沿主梁做左右移动，常速为20m/min；起升机构由电机、减速机、卷筒及外壳、钢丝绳、吊钩、电气组成，安装在运行小车下面做上升和下降运行，有单速和双速二种形式；
电气控制系统由主机大车控制箱（DK箱）、电动葫芦控制箱（CD/MD箱）、超载限制器、断火限位器、行程开关、遥控器、集电器、无接缝滑触线、掉线轮、拖缆、拉丝、绳扣、法兰螺栓等附件组成；
单梁桥式起重机易损件有刹车环、导绳器、缓冲器、行程开关、吊线轮、集电器。
单梁桥式起重机与CD1型单速电动葫芦、MD1型双速电动葫芦配套使用，是一种轻小型的起重机械。属于中级工作制度，其起重量为1t-20t。标准跨度为7.5-31.5m。工作级别为单梁A3-A5，工作环境温度为-25℃～40℃，也可以根据客户要求量身定做。
