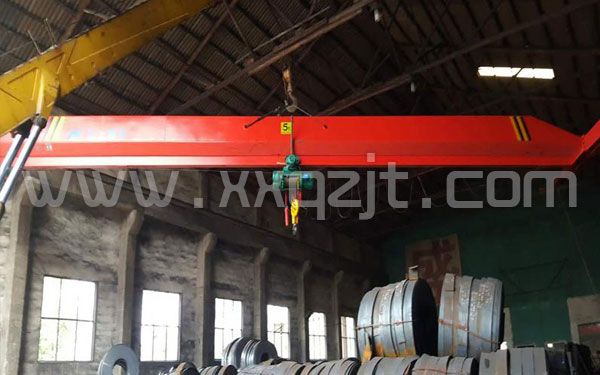

电动单梁起重机安装施工方案步骤
发布时间：2018/04/24
电动单梁起重机的安装好坏关系到起重机在以后的运行是否能够故障率少，为了保证起重机安装工作顺利进行，就必须有计划、有组织、有步骤地进行施工，让每个作业人员做到心中有数。我厂小编为大家介绍下电动单梁起重机安装施工方案，以供大家参考：
一、安装前的准备
（1）安装现场的选择
安装现场应有足够的面积以满足安装翻转起吊的需要，场地应有电源以备接通焊机和其它电动工具。
（2）设备和工具的准备
本工期需焊机2台，氧气乙炔2套，手拉葫芦2台，垫木梯子以及吊具和吊车。
（3）材料的准备
本工程所用的钢轨、压板、夹板、螺栓、制作车档所用的板材以及滑线用的材料和焊条，根据实际需要量要备足。
（4）人员安排
参加本期工程的人员：电工1名、钳工1名、铆工1名、焊工1名、起重工1名、安全/负责人1名。
二、安装过程中的基本安全要求
参加本期工程的施工人员严格遵守各工种的安全操作规程进行施工，严禁违章作业。三、安装的工艺过程
（1）轨道的安装
①首先清理现场，行车水泥承受轨梁基础进行验收。
②找平、放线。
③钢轨的检查和调直、轨道上位、钢轨接头的联接、找正加固、测量检查、找平、调直。
④车档制做安装，轨道的安装标准要符合TJ231-78《机械设备安装工程施工验收规范》的规定标准，全行程最高点和最低点之差不大于10mm，接头的左、右、上三面的偏移均不大于1mm，接头间隙不大于2mm，跨度偏差不应大于5mm，同跨两平行轨道的标高相对差，在柱子处不应大于10mm，其它处不应大于15mm。
④车档制做安装，轨道的安装标准要符合TJ231-78《机械设备安装工程施工验收规范》的规定标准，全行程最高点和最低点之差不大于10mm，接头的左、右、上三面的偏移均不大于1mm，接头间隙不大于2mm，跨度偏差不应大于5mm，同跨两平行轨道的标高相对差，在柱子处不应大于10mm，其它处不应大于15mm。
（2）滑线的安装
滑线的接触面应平、直、无锈蚀、导电良好、安装适当，在跨越建筑物的伸缩缝时，应设补偿装置。供电滑线在非导电的接触面涂红色油漆，并在适当位置装置安全标志或表示带电的指示灯。如安装安全滑线时应平直、导电良好，如用软缆供电时，线号要符合要求，设牵引绳。
（3）起重机的桥架安装架设
安装前应会同委托安装单位及制造单位的代表一起开箱，按照随机所带的装箱，清点、核对所交货物与装箱单所列的零件数量是否相符、随机文件是否齐全，核对完毕后，作出记录，由三方代表当场签字，桥架的组装和架设时所有参加施工人员严格遵守各工种的安全操作规程，严禁违章作业。
起重机组装时，要把桥架按工作位置放在垫架上，固定牢固后，再组装端梁，测量对角线差，不应大于5mm，跨度不应大于3mm，完全符合规定后，再进行组装电葫芦，小车运行间隙不应大于5mm，最后组装操纵室。
（4）电器安装
安装前应详细熟悉电器原理图、配线图、电气总图和有关技术资料，了解操作原理和各元件的作用。以便准确安装和迅速处理安装过程中出现的问题。检查各电器元件和电机的对地缘电阻应不低于0.8兆欧。在潮湿环境中应不小于0.4兆欧，检查各线路是否正确，确定无误码率后，方可通电试运转。在试运转时，检查各运行方向是否一致、行程开关是否符合要求的方向、上下断电限位器是否安全可靠。各安全装置必须安全可靠合格后，方可起吊架设，在吊装过程中，严格遵守安全操作规程，严禁违章作业。
四、起重机所带电的外壳、电线管等均应有可靠的接地，起重机轨道以及起重机上任何一点的接地电阻均大于4欧姆。重复接地电阻不大于10欧姆。主回路和控制电路对地绝缘电阻不小于0.8兆欧。
五、起重机试运转合格后，要作无负荷试验、静负荷试验、动载试验。自检合格后，认真填写竣工报告，通知甲方，组织有关部门验收，合格后交付使用。
因为电动单梁起重机的安装具有一定的专业性，我厂会为企业提供安装服务，企业可根据自身情况选择是否需要。安装过程中需要用到的大型工具和设备一般需要企业准备，因为安装师傅不方便携带。
