《起重机械安全规程》对起重机电气设备的要求
发布时间：2018/05/30

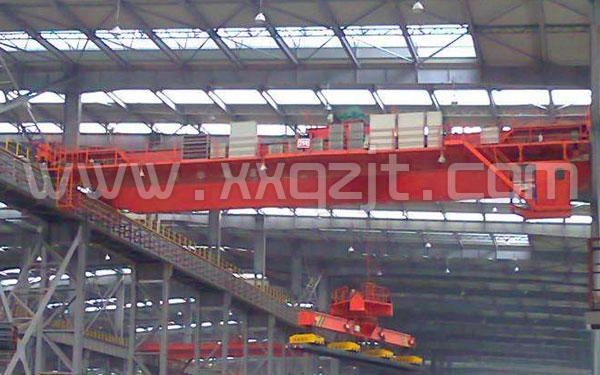

1 总要求
起重机的电气设备必须保证传动性能和控制性能准确可靠，在紧急情况下能切断电源安全停车。在安装、维修、调整和使用中不得任意改变电路，以免安全装置失效。
起重机电气设备的安装，必须符合GBJ232—82《电气装置安装工程施工及验收规范》的有关规定。
2 供电及电路
2．1 供电电源
起重机应由专用馈电线供电。对于交流380V电源，当采用软电缆供电时，宜备有一根专用芯线做接地线；当采用滑线供电时，对安全要求高的场合也应备有一根专用接地滑线，即四根滑线。
凡相电压500V以上的电源，应符合高压供电有关规定。
2．2 专用馈电线总断路器
起重机专用馈电线进线端应设总断路器。总断路器的出线端不应连接与起重机无关的其它设备。
2．3 起重机总断路器
起重机上宜设总断路器，短路时，应有分断该电路的功能。在地面操作的小型单梁起重机上可以不设总断路器。
2．4 总线路接触器
起重机上应设置总线接触器，应能分路断所有机构的动力回路或控制回路。起重机上已设总机构的空气开关时，可不设总线路接触器。
2．5 控制电路
起重机控制电路应保证控制性能符合机械与电气系统的要求，不得有错误回路，寄生回路和虚假回路。
2．6 遥控电路及自动控制电路
遥控电路及自动控制电路所控制的任何机构，一旦控制失灵应自动停止工作。
2．7 起重电磁铁电路
交流起重机上，起重电磁铁应设专用直流供电系统，必须时还应有备用电源。
2．8 馈电裸滑线
2．8．1 起重机馈电裸滑线与周围设备的安全距离与偏差应符合表16的规定。否则应采取安全防护措施。
2．8．2 滑线接触面应平整无锈蚀，导电良好，安装适当，在跨越建筑物伸缩缝时应设补偿装置。
2．8．3 滑线的安全标志
供电主滑线应在非导电接触面涂红色油漆，并在适当的位置装设安全标志，或表示带电的指示灯。
2．9 电线及电缆
起重机必须采用铜芯多股导线。导线一般选用橡胶绝缘电线、电缆。采用多股单芯线时，截面积不得小于1．5平方毫米；采用多股多芯线时，截面积不得小于1．0平方毫米。对电子装置、伺服机构、传感元件等能确认安全可靠的连接导线的截面积不作规定。
电气室、操纵室、控制屏、保护箱内部的配线，主回路小截面积导线与控制回路的导线，可用塑料绝缘导线。
港口工作的起重机宜用船用电缆。
2．10 电缆卷筒和收放装置
电缆供电的起重机，移动距离10m以上时，应设置电缆卷筒或其它收放装置。电缆收放速度与起重机运行速度同步。
2．11 电气配线
2．11．1 室外工作的起重机，电线应敷设于金属管中，金属管应经防腐处理。如用金属线槽或金属软管代替，必须有良好的防雨及防腐性。
2．11．2 室内工作的起重机，电线应敷设于线槽或金属管中，电缆可直接敷设，在有机械损伤、化学腐蚀或油污浸蚀的地方，应有防护措施。
2．11．3 不同机构、不同电压等级、交流与直流的导线，穿管时应分开。照明线应单独敷设。
3 对主要电气元件的安全要求
3．1 总要求
电气元件应与起重机的机构特性、工况条件和环境条件相适应。在额定条件下工作时，其温升不应超过额定允许值。起重机的工况条件和环境条件如有变动，电气元件应作相应的变动。
3．2 自动开关
自动开关应随时清除灰尘，防止相互飞弧；并应经常检查维修，保证触头接触良好、端子连接牢固。
3．3 接触器
接触器应经常检查维修，保证动作灵活可靠，铁芯端面清洁，触头光洁平整、接触紧密，防止粘连、卡阻。可逆接触器应定期检查，确保联锁可靠。
3．4 过电流继电器和延时继电器
过电流继电器和延时继电器的动作值，应按设计要求调整。不可把触头任意短接。
3．5 控制器
控制器应操作灵活，档位清楚，零位手感明确，工作可靠。控制器的操作者，应力求减少，不得任意拆除定位元件。
操作手柄或手轮的动作方向应与机械动作的方向一致。
直立式手柄应设有防止因意外碰撞而使电路接通的保护装置。
3．6 制动电磁铁
电磁铁的衔铁应动作灵活准确，无阻滞现象，吸合时铁芯接触面应紧密接触，无异常声响。电磁铁的行程应符合机构设计要求。
电磁铁的中间气隙应符合原设计要求。
4 电气保护装置
4．1 主隔离开关
起重机进线处宜设主隔离开关，或采取其它隔离措施。在地面操纵的小型单梁起重机可以不设。
4．2 紧急断电开关
起重机必须设置紧急断电开关，在紧急情况下，应能切断起重机总控制电源。紧急断电开关应设在司机操作方便的地方。
4．3 短路保护
4．3．1 起重机上宜设总断路器来实现短路保护。
4．3．2 起重机的机械机构由笼型异步电动机拖动时，应单独设短路保护
4．4 失压保护和零位保护
起重机必须设失压保护和零位保护。
4．5 失磁保护
直流并激、复激、他激电机，应设失磁保护。
直流供电的能耗制动、涡流制动器调速系统，应设失磁保护。
4．6 过流保护
4．6．1 每套机构必须单独设置过流保护。对笼型异步电动机驱动的机构、辅助机构可例外。
4．6．2 三相绕线式电动机可在两相中设过流保护。用保护箱保护的系统，应在电动机第三相上设总过流继电器保护。
4．6．3 直流电动机可用一个过流继电器保护。
4．7 超速保护
铸造、淬火起重机的主起升机构，以及用可控硅定子调压、涡流制动器、能耗制动、可控硅供电、直流机组供电调速的起重机起升机构和变幅机构，应有超速保护。
4．8 接地
4．8．1 接地的范围
起重机的金属结构及所有电气设备的金属外壳、管槽，电缆金属外皮和变压器低压侧，均应有可靠的接地。检修时应保持接地良好。
4．8．2 接地的结构
4．8．2．1 起重机金属结构必须有可靠的电气联接。在轨道上工作的起重机，一般可通过车轮和轨道接地。必要时应另设专用接地滑线或采取其它有效措施。
4．8．2．2 接地线连接宜用截面不小于150平方毫米的扁钢或10平方毫米的铜线，用焊接法连接。接地线连接，应按GBJ232—82《电气装置安装工程施工及验收规范》第十五篇〈接地装置篇〉规定检验。
4．8．2．3 严禁用接地线作载流零线
4．8．3 起重电磁铁接地的要求
由交流电网整流供电的起重电磁铁，其外壳与起重机之间必须有可靠的电气联接。
4．8．4 悬挂式控制按钮站接地的要求
悬挂式控制按钮站金属外壳与起重机之间必须有可靠的电气连接。
4．9 接地电阻与绝缘电阻
4．9．1 接地电阻
起重机轨道的接地电阻，以及起重机上任何一点的接地电阻均不得大于4Ω。
4．9．2 对地绝缘电阻
主回路与控制回路的电源电压不大于500V时，回路的对地绝缘电阻一般不小于0．5MΩ，潮湿环境中不得小于0．25MΩ。测量时应用500V的兆欧表在常温下进行。
司机室地面应铺设绝缘垫。
5 照明、信号
5．1 起重机应设正常照明及可携式照明。
5．2 照明应设专用电路。电源应由起重机主断路器进线端分接，当主断路器切断电源时，照明不应断电。各种照明均应设短路保护。
严禁用金属结构做照明线路的回路。单一蓄电池供电，而电压不超过24V的系统除外。
5．3 手提行灯应采用不大于36V的双圈变压器供电，严禁采用自耦变压器。还必须符合2．4．8．2．3规定。
5．4 起重机司机室内照明，照度应不低于30lx。
5．5 起重机的机器房、电气室及机务专用电梯的照明，照度不应低于5lx。
5．6 障碍信号灯
总高大于30m的室外起重机在下列情况之一时，应设置红色障碍灯。
a．周围无高于起重机顶尖的建筑物等设施时；
b．有相碰可能时；
c．有可能成为飞机起落飞行的危险障碍时。
障碍灯的电源不得受起重机停机影响而断电。
5．7 起重机应有指示总电源分合状况的信号，必要时还应设置故障信号或报警信号。
信号指示应设置在司机或有关人员视力、听力可及的地点。
电气系统是起重机重要的组成部分，在使用时要严格按照《起重机械安全规程》对起重机的电气部分进行设计、安装和使用。
