QS型三用桥式起重机
- 产品型号： QS型
- 起升吨位： 5、10、16吨
- 起升高度： 18、20、26、28米
- 适用跨度： 10.5-31.5米
- 工作级别： A6
-
产品详细
-
产品参数
-
公司优势
三用桥式起重机产品介绍：
QS型三用桥式起重机的基本构造与吊钩桥式起重机相同，带有可卸的起重电磁铁和电动抓斗。根据需要可以用吊钩吊运整体物品，也可以在吊钩上挂一个电动抓斗装卸散粒物料，还可以把抓斗卸下挂上起重电磁铁吊运黑色金属。这种起重机适用于吊运种类经常变化的货物，且生产率要求不高的场合。工作制度为重级或A6-A7。

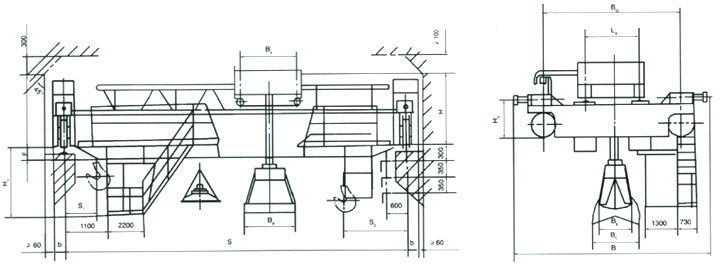

三用桥式起重机结构简图：
QS型三用桥式起重机的基本构造与吊钩桥式起重机相同，带有可卸的起重电磁铁和电动抓斗。根据需要可以用吊钩吊运整体物品，也可以在吊钩上挂一个电动抓斗装卸散粒物料，还可以把抓斗卸下挂上起重电磁铁吊运黑色金属。这种起重机适用于吊运种类经常变化的货物，且生产率要求不高的场合。工作制度为重级或A6-A7。
三用桥式起重机结构简图：
三用桥式起重机技术参数 Technological parameter
|
起重量 Lifting Weight
|
t
|
5
|
10 | |||||||||||||||
|
跨度 Span
|
m
|
10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 |
25.5
|
28.5 |
31.5
|
|
|
最大起升高度(m)
Max LiftingHeight |
22 | 22 | ||||||||||||||||
|
工作级别
Working class |
A6
|
|||||||||||||||||
|
速度
Speed |
起升lift
|
min
|
19.9
|
19.4 | ||||||||||||||
|
小车运行 handcar travel
|
38.3
|
44.6 | ||||||||||||||||
|
大车运行 crat travel
|
115.6
|
116.8 | 115.6 | 116.8 | 112.5 | |||||||||||||
|
电动机
Motor |
起升lift
|
type
/kw |
YZR220L-6/22 | YZR250M1-6/37 | ||||||||||||||
|
小车运行 handcar travel
|
YZR132M１-6/2.2 | YZR132M1-6/2.2 | ||||||||||||||||
|
大车运行 crat travel
|
YZR160M2-6/7.5×2
|
YZR160L-6/11×2 | YZR160M2-6/7.5×2 | YZR160L-6/11×2 | ||||||||||||||
|
主要尺寸
（mm） Main Size |
B | 6300 | 6360 | 6720 | 6360 | 6435 | 6730 | |||||||||||
| BQ | 4200 | 4260 | 5000 | 4250 | 4200 | 5000 | ||||||||||||
| BX | 1100 | 1500 | ||||||||||||||||
| b | 230 | |||||||||||||||||
| LX | 2000 | |||||||||||||||||
|
H
|
1764 | 2026 | 2076 | |||||||||||||||
|
H1
|
2526 | 2520 | 2596 | 2756 | 2906 | 3056 | 3206 | 3356 | 2526 | 2520 | 2596 | 2756 | 2906 |
3008
|
3158 |
3308
|
||
|
H2
|
735 | 890 | ||||||||||||||||
|
S1
|
1500 | 1500 | ||||||||||||||||
|
S2
|
1850 |
1850
|
||||||||||||||||
| F | -24 | 126 | 226 | 376 | 526 | 676 | 826 | 976 | -24 | 126 | 226 | 376 | 526 | 628 | 778 | 928 | ||
|
重量
Weight |
小车 Handcart
|
t
|
2.987
|
5.694 | ||||||||||||||
|
总重量TotalWeight
|
10.7
|
12.6
|
14.4
|
16.9
|
19.3
|
23.3
|
26.7
|
32.1
|
11.9
|
13.6
|
16.4
|
17.8
|
20.4
|
25.1
|
28.4
|
31.4
|
||
|
最大轮压 Max.Wheel Pressure
|
5.8 | 6.9 | 7.8 | 9.1 | 10.3 | 12.3 | 13.9 | 15.4 | 8.7 | 9.5 | 11.1 | 11.8 | 13.2 | 15.7 | 17.4 | 18.9 | ||
|
电磁盘 Magnet |
型号Model | MW1-16 | MW1-6 | MW1-16 | ||||||||||||||
| 吸重Pulling weight | kg | 3330 | 4540 | 8330 | ||||||||||||||
| 自重Dead weight | 1670 | 460 | 1670 | |||||||||||||||
| 直径Diameter | mm | 1180 | 776 | 1180 | ||||||||||||||
|
马达抓斗
MotorGrab |
型号Model | u | 2 | 4 | 2 | 4 | ||||||||||||
| 类型type | 中型Medium | 重型Heauy | 中型Medium | 重型Heauy | ||||||||||||||
| 容积Volume | m3 | 1.5 | 0.75 | 1.5 | 0.75 | |||||||||||||
| 容重Density | t/m3 | 0.8-1.2 | 12.-2 | 0.8-1.2 | 1.2-2 | |||||||||||||
| 自重Dead Weight | kg | 1514 | 1392 | 1514 | 1392 | |||||||||||||
| 电葫芦Hoist | type/kw | F3-CD2-6/3 | F3-CD2-6/3 | |||||||||||||||
|
主要尺寸(mm) Main Size |
Ba | 1218 | 994 | 1218 | 994 | |||||||||||||
| Bb | 2040 | 1740 | 2040 | 1740 | ||||||||||||||
| Bc | 2700 | 2200 | 2700 | 2200 | ||||||||||||||
|
荐用钢材Steel track
|
38kg/m
|
43kg/m | ||||||||||||||||
|
电源 Power Supply
|
三相交流 3-Phase A.C 50Hz 380V
|
|||||||||||||||||
备注：起重机重量均为整机参考重量
