桥式起重机及门式起重机跨度测量法

发布时间:2018/10/09

起重机跨度的测量也就是起重机轨道距离的测量,起重机轨道跨度测量是生产安装起重机前非常重要的一步。一旦起重机跨度测量出错会导致起重机无法安装使用,需二次修改。所以起重机跨度测量时非常关键的,那么起重机轨道跨度该怎么测量,今天就给大家详细介绍下。

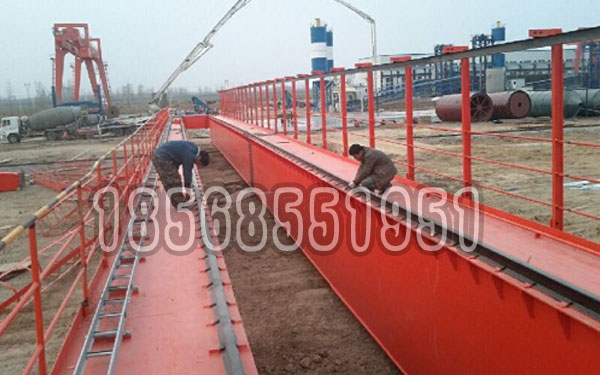

桥式起重机跨度测量要精确
起重机跨度测量
1、通用桥(门)式起重机跨度测量条件应符合下列规定:
1.1、室内桥门式起重机跨度测量应水平放置;
1.2、室外单双梁起重机跨度测量应水平放置,并在无风情况下测量;
1.2、测量起重机跨度时,钢卷尺和起重机轨道的温度应一致,钢卷尺不得摆动并自然下垂;
1.3、钢卷尺应经省一级认可的计量部门检定合格,并在有效期内;
1.4、起重机跨度不能通过计算,必须要实际测量;

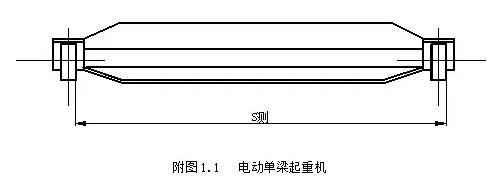

电动单梁起重机跨度测量
2、龙门吊起重机跨度的偏差△S应按下式计算:
△S =S侧+△1+△2-S (附1.1)
式中: S侧——跨度实测值(mm);
S——跨度理论值(mm);
△1——钢卷尺计量修正值(mm);
△2——钢卷尺的修正值(mm),可按附表1.1或附表1.2取值;

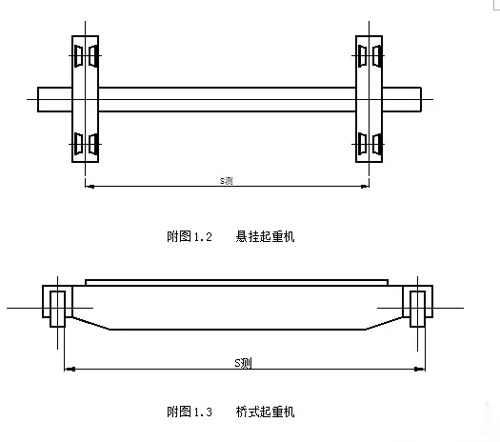

悬挂起重机和桥式起重机跨度测量
3、起重机跨度测量的位置宜按附图1.1~附图1.4确定。

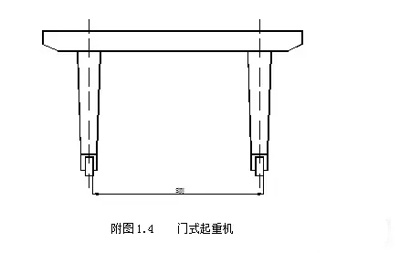

门式起重机跨度测量
1、 钢卷尺计算修正值由计量部门提供(正或负),下图为桥式起重机轨道跨度测量、双梁起重机轨道跨度测量、门式起重机轨道跨度测量、大型装卸桥轨道跨度测量、悬挂起重机轨道跨度测量。

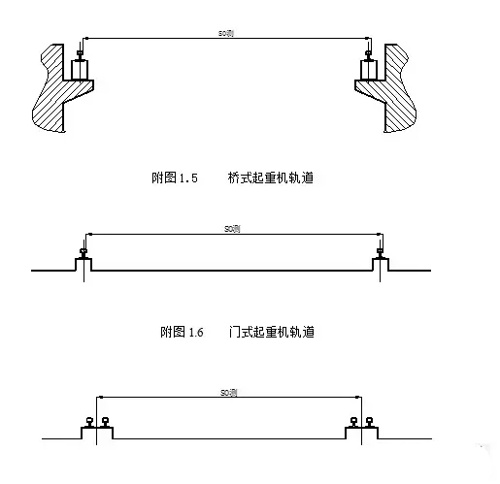

桥式起重机轨道测量

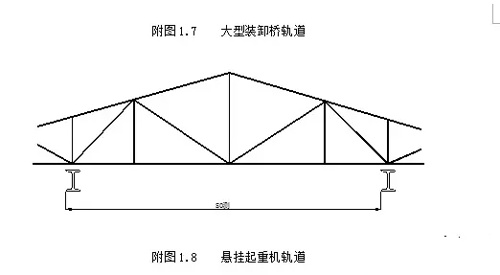

悬挂起重机轨道测量

2、 起重机轨道跨度的偏差△S0应按下式算:
△S0 =S0测+△1+△2+△3-S0 (附1.2)
式中: △S0——轨道跨度实测值(mm);
△1——钢卷尺计量修正值(mm);
△2——钢卷尺修正值(mm),按附表1.1或附表1.2取值;

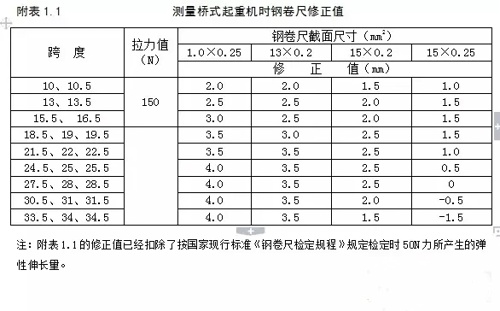

测量起重机钢卷尺修正值
△3——温度修正值(mm)。 温度修正值按下式计算:
△3=αS0(t-20) (附1.3)
式中: α—— 钢卷尺线膨胀系数11.5×10-6/℃;
t——测量时的实际温度(℃);
S0——起重机轨道跨度的理论值(m)。
测量单双梁桥门式起重机时钢卷尺修正值图示
6、起重机轨道跨度测量的位置宜按附图1.5~附图1.8确定。

起重机的跨度测量应该尽量精确,减少误差,避免因为测量不准确,造成无法正常安装使用。
